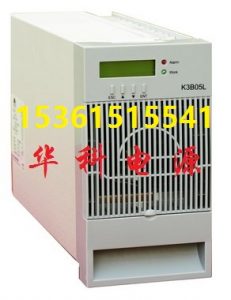

整流模块K3B05L功能说明

A.保护功能
输出过压保护
K3B05L输出电压过高对用电设备会造成灾难性事故,为杜绝此类情况发生,K3B05L电源模块内有过压保护电路,出现过压后电源自动锁死,K3B05L模块上相应故障指示灯亮,故障模块自动退出工作;过压保护点设为300V±2V(K3B05L).
输出限流保护
K3B05L电源模块的输出功率受到限制,输出电流不能无限增大,因此每个模块输出电流最大限制为额定输出电流的1.05倍,如果超负荷,模块自动调低输出电压以保护电源。
短路保护
K3B05L输出短路时电源采用回缩下垂限流方式, 输出短路时模块在瞬间把输出电压拉低到零,,限制短路电流,此时电源输出功率为零,限制短路电流在额定输出电流的5%以下, 此时K3B05L模块输出功率很小(几十瓦),以达到保护电源的目的。电源可长期工作在短路状态,不会损坏,排除故障后电源可自动恢复工作。
过温保护
K3B05L过温保护主要是保护大功率变流器件,这些器件的结温和电流过载能力均有安全极限值,正常工作情况下,系统设计留有足够余量,在一些特殊环境下,如环境温度过高情况下,K3B05L模块检测散热器温度超过85℃时自动关机保护,温度降低到70℃时电源自动启动。K3B05L当电流大于4.2A时开启风扇,电流小于3.6A时再关闭风扇。
过流保护
K3B05L过流保护主要保护大功率变流器件,在变流的每一个周期,如果通过电流超过器件承受电流,关闭功率器件,达到保护功率器件的目的。过流保护可自动恢复。
A.测量功能
测量电源模块输出电压和电流以及模块的工作状态,并通过LCD显示,使用者可以直观方便的了解模块和系统工作状态。
B.故障报警功能
K3B05L在出现故障时模块会发出声光报警,同时LCD上显示故障信息,用户能方便的对模块故障定位,便于及时排除K3B05L模块故障。
C.设置功能
K3B05L电源模块输出电压设置
通过LCD和按键设置电源模块的输出电压;根据设置的模块工作母线、充电状态、浮充电压、均充电压、控母输出电压等参数确定电源的输出电压。
无级限流
限流点通过LCD和按键设置电源输出限流。
遥控功能
可遥控K3B05L模块的开/关机、均/浮充电压转换。
