PM2B电池巡检单元接口说明

PM2B电池巡检单元接口说明

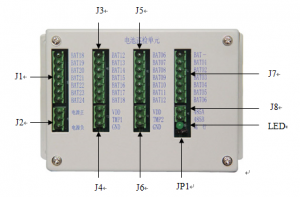

1、J7电池电压输入01-06节电池电压输入（1脚为电池负）；

2、J5电池电压输入07-12节电池电压输入（1脚为第7节电池负）；

3、J3电池电压输入13-18节电池电压输入（1脚为第13节电池负）；

4、J1电池电压输入19-24节电池电压输入（1脚为第19节电池负）；

5、J2监控供电1－电源正，2－空，3—电源负输入电压（80V－320V DC）；

6、J4温度测量1（环境温度）1—传感器正，2—信号3—传感器负；

7、J6温度测量2（电池体温度）1—传感器正，2—信号3—传感器负；

8、J8 RS485，1—RS485A ， 2—RS485B；

9、LED指示灯工作指示灯（闪烁工作正常）；

10、JP1地址选择断开：设置为第1组短路：设置为第2组。
