交流监控单元维修

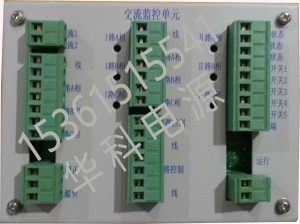

交流监控单元接口说明
接口序号  接口定义         接口说明
J1         交流电流        1、2—  交流互感器电流输入
J2        一路交流电压        1—A相电压输入;3— B相电压输入
                                       5— C相电压输入;7— 零线输入
J3        监控供电                1—电源正,2— 空,3— 电源负
                                       输入电压(90V – 320V DC)
J4       二路交流电压        1-A相电压输入;3— B相电压输入
                                       5— C相电压输入;7— 零线输入
J5      交流接触器控制        1、3— A路交流接触器控制
                                       5、7— B路交流接触器控制
J6      状态量                1、一路接触器状态;2、二路接触器状态
                                       3、防雷状态,4-8、交流开关状态
9、状态量测量公共端
