绝缘检测单元pm2j常见故障及处理方法

绝缘检测单元pm2j常见故障及处理方法:
1.绝缘检测单元pm2差压报警,主监控显示母线差压报警,检测值超过设定值范围,有母线不平衡或绝缘监测装置pm2j故障
首先查看主监控“系统设置/绝缘检测设置/差压报警”是否正确(如220V系统,则设为50V),然后用万用表分别测量绝缘监控pm2j的母线正、负对地电压是否与主监控绝缘信息显示一致。如不一致,需要检查该绝缘监控pm2j电压采集端口J1是否正确、牢固且可以通过调节该单元的电位器,使显示值与实际值一致,如无法调节一致,可与华科电源联系维修此蓄电池检测单元pm2j;如显示值与实际值一致,需查看主监控“信息查询/绝缘检测”显示的接地支路,待支路接地排除后pm2j绝缘差压报警才会消失。

2. 绝缘检测单元pm2母线绝缘故障,主监控不显示绝缘监测装置pm2j各个支路对地电阻值。由于检测值超过设定范围值,母线绝缘差或绝缘检测单元pm2j故障。检查绝缘监测装置pm2j所报支路的绝缘是否良好,如支路绝缘不好,则改善支路绝缘,所报故障才会消除,如绝缘监测单元pm2j绝缘良好则需做如下检查:
a.测量母线对地电压是否与主监控显示值一致;
b.检查绝缘监控pm2j的电压采集是否正确,检查pm2j绝缘接线是否正确牢固;
c.检查绝缘监控pm2j±12V电源是否正常,如电压太低时需外加±12V电源以给传感器供电;
d.检查绝缘监控pm2j相应的支路传感器是否有0--5V的电压输出,如支路传感器无电压或输出电压超出范围,需更换该支路传感器;
e.如以上均正常可联系华科电源维修此绝缘检测单元pm2j。

3. 绝缘检测单元pm2误报或漏报支路。主监控显示绝缘监控pm2j各个支路与实际不对应。信号采集不对,绝缘监测单元pm2j功率不够或绝缘监测装置pm2j故障。
a.检查绝缘监测装置pm2j±12V电源是否正常,一般不低于10.5V。如电压太低,需逐个拔掉支路传感器端口,如拔掉其中一个12V电压恢复正常,则更换该支路传感器;如逐个试验后电压仍异常,可联系华科电源维修此绝缘检测单元pm2j。

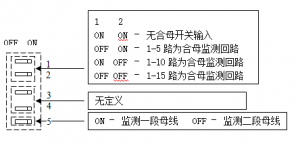

b.检查绝缘检测单元pm2j的拨码开关位置是否正确,通常设置如下:

c. 测量绝缘检测单元pm2j所报支路的传感器接线是否正确、牢固(1— +12V,2— -12V,3—输出,4—GND);
d. 检查绝缘监测单元pm2j相应的支路传感器是否有0--5V的电压输出,如支路传感器无电压或输出电压超出范围,则需要更换该支路传感器;
e. 如以上均正常,可联系华科电源维修此绝缘检测单元pm2j。

4. 绝缘检测单元pm2通讯故障。主监控报绝缘检测通讯故障。主监控未检测到pm2j绝缘数据,或地址错误。
a. 检查该绝缘检测单元pm2工作电源端口的工作电压是否正常(90-320V)。如无工作电压,需检查接线是否正确、牢固;
b.绝缘检测单元pm2工作灯闪烁是否正常(正常是间断闪亮)。如工作异常,需重新插拔其工作电源;
c. 检查该绝缘监测装置pm2j±12V电源是否正常,一般不低于10.5V。如电压太低,需逐个拔掉支路传感器端口,如拔掉其中一个之后12V电压恢复正常,则需更换该支路传感器;如逐个试验后电压仍异常,可联系华科电源维修此绝缘检测单元pm2j。
d. 检查该绝缘监测装置pm2j与主监控的485接口接线是否正确、牢固;
e. 以上均正常联系华科电源维修此绝缘检测单元pm2j。
