交流监控单元pm3a常见故障及处理方法

交流监控单元pm3a常见故障及处理方法
交流监控单元pm3a接触器不吸合,主要现象是交流一路吸合不上。故障原因是交流监控单元PM3A上的交流一路接触器没工作。
处理方法:
1.检查交流监控单元PM3A开关是否打在自动挡,或强制A路;
2.检查交流监控单元PM3A接线是否正确、牢固;
3.将交流监控单元PM3A的一路控制端短接进行通电试验,测量一路交流接触器的线圈:
如交流监控单元pm3a的线圈电压正常,接触器仍不能工作,需更换交流接触器;
如线圈无电压或异常,需检查交流监控单元pm3a的线路;
如通电后接触器能够吸合,需要检查交流监控单元PM3A内部的保险是否熔断。如果熔断,需要更换即可,如果正常,可联系华科电源维修此交流监控单元PM3A。

交流监控单元PM3A的交流不能自动切换。现象是交流一路停电、二路吸合不上。故障分析由于 交流监控单元PM3A的交流二路接触器没工作。
处理方法:
1.检查pm3a交流监控单元上的开关是否打在自动挡;
2.检查交流一路停电时,交流监控单元PM3A是否有工作电源;
3.检查交流监控单元PM3A接线是否正确、牢固;
4.短接交流监控单元PM3A上的二路控制端,通上二路交流电,测量二路交流接触器的线圈:
如线圈电压正常,接触器仍不能工作,需更换交流接触器;
如线圈无电压或异常,需仔细检查交流监控单元PM3A的线路;
如通电后接触器能够吸合,需要检查交流监控单元PM3A内部的保险是否熔断。如果熔断,需要重新更换即可;如果正常,可联系华科电源维修此交流监控单元PM3A。

交流监控单元PM3A报交流过欠压。主监控PM4或PM4S报交流电压过高或过低。故障分析为监控器检测到的交流监控单元PM3A上的交流电压超过设定范围
处理方法:
1.查看PM4主监控菜单“系统设置”菜单交流过欠压值是否正确(交流过压值437V,欠压值323V);
2.测量交流监控单元PM3A实际交流电压,与PM4主监控显示是否一致。如实际电压超过设定范围,需要将交流电压调低,避免事故扩大;如实测值与显示值偏差较大,可联系华科电源维修此交流监控单元PM3A。

交流监控单元PM3A通讯故障。主要表现为Power’sun-M4主监控报交流通讯故障。主要是由于主监控未检测到交流监控单元PM3A的数据,PM4主监控上没有pm3a交流监控单元参数。
处理方法:
1.检查该交流监控单元PM3A的工作电压J2(即PWR+端口)是否正常(90-320V)。如无工作电压,需检查接线是否正确、牢固;
2.交流监控单元PM3A工作灯闪烁是否正常(正常是间断闪亮)。如工作异常,需重新插拔其工作电源;

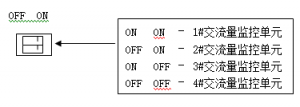

3.检查交流监控单元PM3A拔码开关设置是否正确,通常设置如下:


4.检查交流监控单元PM3A与Power’sun-M4主监控的485口接线是否正确、牢固;
5.如上述均正常,可联系华科电源维修此交流监控单元PM3A。
