K4A40参数设置

K4A40参数设置:

K4A40直流屏模块输出电压设置,通过LCD和按键设置电源模块的输出电压;根据设置K4A40直流屏模块的工作母线、充电状态、浮充电压、均充电压、控母输出电压等参数确定电源的输出电压。

K4A40直流屏模块具有无级限流的特点。K4A40直流屏模块限流点通过LCD和按键设置电源输出限流。

K4A40直流屏模块具有电池管理功能。K4A40直流屏模块在“充电”方式下工作,电流持续10秒超过设置限流值90%自动转换为均充工作模式;电流小于设置限流值10%自动转换为浮充工作,如果K4A40直流屏模块均充电时间超过16小时,无论电流大小,强制转换为浮充工作方式。

键盘及显示说明

设置 --  改变显示状态

↑↓ --  移动光标

+ -  --  改变设置值,校准调节

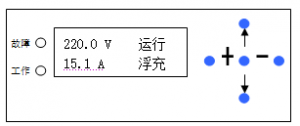

K4A40直流屏模块基本信息显示页:显示模块输出电压、电流、开/关机状态、均充、浮充状态。

按设置键进入菜单,移动光标,菜单及主要操作页,选择所需要操作的项目。参数设置页。

模块地址的设置供电母线的定义

浮充电压设置

均充电压设置

合母限流点设置

合母过压值设置

控母输出电压

控母限流点设置

保存设置参数。

测控校准页

测量校准:校准模块电压、电流显示

与模块实际输出相符

控制校准:通过“+”、“—”键来调整模块

的实际输出与控制显示的电压相符

故障信息显示页

故障显示信息:过温保护、过压保护、交流保护、

过流保护、过压报警、欠压报警。

K4A40充电模块操作说明:

K4A40充电模块开关机、均浮充操作:进入菜单主操作页面,光标移动到相应位置,按设置键确认后改变当前状态。

K4A40充电模块模块参数设置:

K4A40工作方式设置:光标移到“方式”项,按“+、-”键改变工作方式。如要求工作在恒压方式选择“供电”方式,如对电池充电选择“充电”方式。

K4A40地址设置:光标移到“地址”项,电源模块地址从1号开始连续编号,编号不能重复,重复会造成通讯故障,按“+、-”键改变各模块地址。

K4A40浮充电压设置:光标移到“浮充”项,按“+、-”键改变浮充电压值;浮充电压在模块选择为“充电”、“浮充”时作为模块的输出电压;浮充电压不能大于过压值。

K4A40均充电压设置:光标移到“均充”项,按“+、-”键改变均充电压值;均充电压在模块选择为“充电”、“均充”时作为模块的输出电压;均充电压不能大于过压值。

K4A40充电限流设置:光标移到“限流”项,按“+、-”键改变充电限流值;充电限流在模块选择为“充电”时限制模块的最大输出电流;合母限流值K4B20A在2A – 21.0A可调。

K4A40过压设置:光标移到“过压”项,按“+、-”键改变过压值;此参数作为模块的输出电压过压报警门限;合母过压值K4B20A不能大于300V。

供电电压设置:光标移到“供电”项,按“+、-”键改变供电输出电压值;供电输出电压在模块选择为“供电”时为模块的输出电压;供电输出电压不能大于过压值。

K4A40供电限流设置:光标移到“限流”项,按“+、-”键改变供电限流值;供电限流在模块选择为“供电”时限制模块的最大输出电流;供电限流值K4B20A在2A – 21.0A可调。

K4A40保存设置信息:光标移动到“保存”项,按“设置”键保存设置参数并退回到基本信息显示页;保存资料掉电后不丢失。

K4A40不保存返回:光标在除“保存”项任何位置,按“设置”键退回到基本信息显示页,此时参数修改无效,模块按原参数运行。

K4A40充电模块模块校准:

*特别提示K4A40直流屏模块做模块校准时应遵循先调控制、后调测量的顺序原则*

K4A40电压控制校准:光标移动到“电压控制校准”项,此时显示电压为当前模块设置工作电压,测量模块输出电压,按“+、-”键,K4A40模块输出电压会相应升降,显示不变,调节要求输出电压为显示电压,调节完成后移动光标到“保存”位置,按“设置”键保存。

K4A40测量电压校准:光标移动到“测量电压校准”项,测量实际输出电压,按“+、-”键调整显示值为实际测量值,移动光标到“保存”位置,按“设置”键保存。

测量电流校准:光标移动到“测量电流校准”项,测量实际输出电流(要求电流大于模块额定电流的50%),按“+、-”键调整显示值为实际测量值,移动光标到“保存”位置,按“设置”键保存。

不保存返回:光标在除“保存”项任何位置,按“设置”键退回到基本信息显示页,此时校准修改无效,模块按原有校准参数运行。
