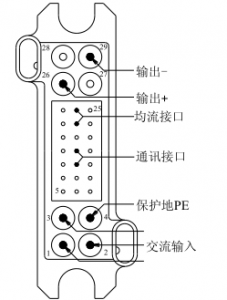

GZ22010-9充电模块插座定义。
GZ22010-9充电模块的交流电源输入方式为三相三线制，无相序要求，分别是插座1，2，3。
4为GZ22010-9充电模块的保护地PE ，gz2201-9电源模块的保护地引出端，和模块外壳相连接通信接口
12为 485A 弱信号端，15 为485B弱信号端。GZ22010-9充电模块和上级设备的通信接口为串行异步传输模式，接口电平为 RS485。
21是均流+的弱信号端，24为均流-，两个或者两个以上的GZ22010-9充电模块输出并联时需要将此端并联，联以实现GZ22010-9充电模块均分负载；建议：层间GZ22010-9充电模块均流线连接请使用屏蔽线
26是GZ22010-9充流充电机直流输出输出+的直流输出端，29是输出-，输出和机壳之间隔离。
注意: :
１、为了保障安全，请确保将GZ22010-9直流充电机交流输入中的保护地 E PE 端与大地正确连接；
2、为了保障系统的可靠性 ，每个GZ22010-9充流充电机的三相交流输入必须单独配置进线空开。
高频智能模块GZ22010- -9操作说明：
GZ22010-9直流充电机连接好电源和负载，将模块GZ22010-9正确插入托架，上电后等待 5 秒钟左右，GZ22010-9启动完成，在无故障的情况下，面板上中仅绿色工作指示灯在闪烁，表示高频智能模块GZ22010- -9处于正常的工作状态。
GZ22010-9电源模块工作状态参数查询。LED 显示GZ22010-9充电模块当前的输出电压，通过按动切换开关，可以查看GZ22010-9充电模块当前的其他工作参数。
当存在故障时，GZ22010-9充电模块的故障灯开始闪烁，各灯的工作定义如下。
绿灯表示GZ22010-9充电模块工作正常；黄灯表示GZ22010-9充电模块保护，包括交流输入过/欠压、过温、输出欠压等，故障排除后即恢复。红灯表示GZ22010-9电源模块故障：输出过压，需手动重新上电恢复
GZ22010-9电源模块显示故障时，LED显示各个故障代码，故障代码与具体故障对应如下。
GZ22010-9电源模块故障代码E30、E31、E32、 E33，故障内容分别为输出过压告警、 输出欠压告警、过温保护、交流过欠压保护。
故障代码E34、E35、E36，故障内容分别表示低压限功率告警、原边过流保护、输出过压保护
注意:
GZ22010-9电源模块交流输入电压低于C 323VAC 时，GZ22010-9模块限功率输出，最大输出功率为1300W 。
GZ22010-9充电模块出现保护时，模块会自动关断输出，其中输出过压保护具有自锁功能，确认无故障后须重新上电才能恢复；其它保护在故障排除后（模块带电）立即恢复。
GZ22010-9充电模块的手动调压按钮，面板上部左侧嵌入的两个按键用来调整模块在手动状态下的输出电压。按一下左边按钮输出电压降低 1V，按一下右边按钮输出电压升高 0.5V。注意只有在手动控制方式下，GZ22010-9充电模块调节此按键才起作用。
