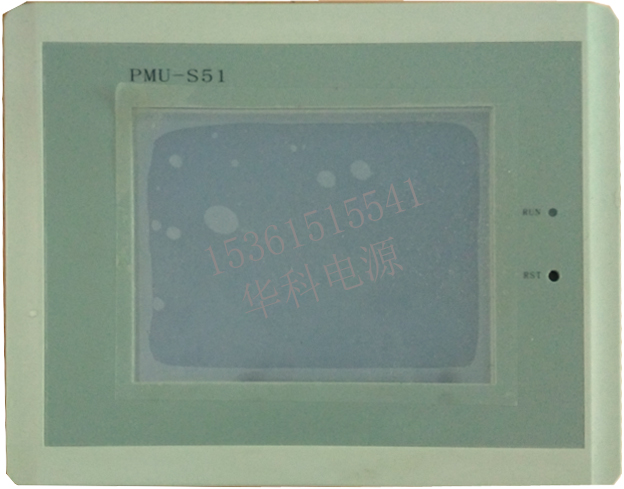

PMU-S51直流屏控制器维修

PMU-S51直流屏控制器维修请联系华科电源。

PMU-S51可配置PMU-A21、PMU-D21、PMU-K2、PMU-J1、PMU-J2、PMU-B21、PMU-B3、PMU-B4，GF22010-5整流模块，GF22020-6充电模块等组成直流屏系统，对电池进行充电及对设备供电。

PMU-S51直流屏控制器接线定义：

1、PMU-S51的J1为工作电压输入，可以是交流也可以为直流电输入。其中1脚为输入电压正，2脚为空脚，3脚为输入电压负。

2、PMU-S51的J2为监控报警输出结点，有报警时动作。其中1脚为NC，2脚为COM，3脚为NO  。

3、PMU-S51直流屏控制器J3的1脚跟2脚为系统内部485通讯口。其中1脚 为DN485A，2脚为DN485B。3脚跟4脚为后台485通讯口，其中3脚为UP485A，4脚为UP485B       ，5脚为PE监控接地点，此点一定要保证可靠接入大地！

4、PMU-S51的J4为后台RS232接口，2脚为RXD，3脚为TXD，5脚为GND。

5、PMU-S51的J5为预留接口。

华科电源还维修：IARM-SA10，IARM-DC10，IARM-DC20，IARM-DC30，IARM-DC40，PM4S，PM6S，KR22005T，STM22020T2，KR22010T，GF22020-10，GZ22005-9，GF11010-10，GF22010-10，GF22040，GF22030，IV2000HD-2，IV3000HD-2，IV5000HD-2，PM6-ACM，PM6-DCM，PI605HSA，GHD22010-2，GML-10220A2-3，FX22010-2，DF0241E-FC，K6B20，K6B10电源模块，K4B20A整流单元，XD3B10L电源模块，K3B05LA，KD6BC30，PM6-JCM，ZZG22A-20220高频开关整流器，ZZG32-2020，Power'sun-M4，Power'sun-M2，绝缘监测单元PMU-J1，电池巡检单元PMU-B21，STM22010T2模块，DU3000HD。
