充电模块WDP-M11020维修

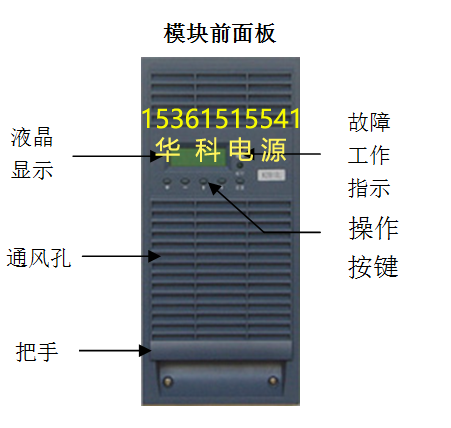

WDP-M11020前面板说明

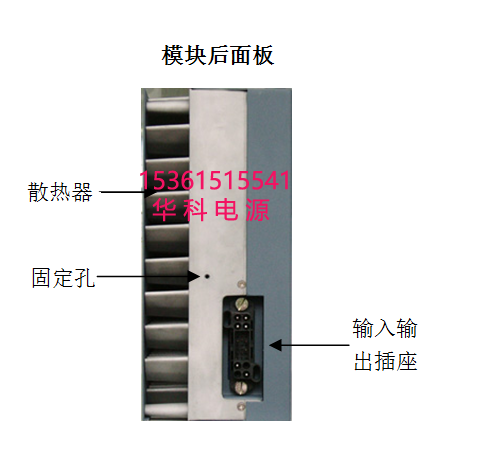

WDP-M11020后面板说明

WDP-M11020输入输出插座
1、2、3脚为交流输入A、B、C三相
27、28脚分别接直流输出正、负
J1、J2为均流线接口
J3、J4为通讯接口

WDP-M11020采用自然冷方式,LCD汉字显示,WDP-M11020工作状态和工作参数一目了然,在接WDP-C微机监控工作时,模块WDP-M11020接收WDP-C微机监控发出的工作参数,无WDP-C微机监控时,可以在WDP-M11020模块面板上方便的设置模块工作参数,WDP-M11020模块可脱离WDP-C微机监控工作。

软件校准技术:传统模块参数整定都采用电位器整定,但存在固有缺陷,如电位器漂移问题以及现场调整不便等问题;WDP-M11020采用软件校准技术,WDP-M11020模块内部没有一个电位器,通过按键和LCD显示可以校准WDP-M11020输出电压、输出限流、电压测量、电流测量;WDP-M11020模块参数调整方便快捷。

自主均流技术:WDP-M11020模块采用自主均流技术,WDP-M11020模块间电流偏差小于3%;
