PM3B电池巡检维修

PM3B电池巡检功能：

PM3B电池巡检提供最多56节单体电池检测，单体电池检测最大电压值为7.5V；可测量2V、4V、6V规格电池，或者多节2V电池串连测量。

PM3B电池巡检提供2路电池温度监测，监测电池体表温度或电池安装环境温度。

PM3B电池巡检提供1路电池电流监测，监测电池电流。

PM3B电池巡检通过RS485串行接口将检测的信息传送给主监控，作为主监控管理电源系统和处理故障告警的依据。

PM3B电池巡检的供电电压为80VDC－320VDC

PM3B电池巡检的电压测量精度：0.2 %

PM3B电流测量精度：1 %

温度测量精度：2 %

电池测量路数：56 路

电流测量路数：1 路

温度测量路数：2 路

PM3B通讯口：隔离RS485通讯。

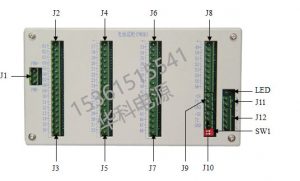

PM3B电池巡检接线说明

J1为PM3B电池巡检的工作电源，1—电源正，3—电源负（80－320V DC）；

J2为PM3B电池巡检电池电压输入，01-07节电池电压输入（1脚为电池负）；

J3为PM3B电池巡检电池电压输入，08-16节电池电压输入（1脚为第8节电池正）；

J4为PM3B电池巡检电池电压输入，17-23节电池电压输入（1脚为第17节电池负）；

J5为PM3B电池巡检电池电压输入，24-32节电池电压输入（1脚为第24节电池正）；

J6为PM3B电池巡检电池电压输入，33-39节电池电压输入（1脚为第33节电池负）；

J7为PM3B电池巡检电池电压输入，40-48节电池电压输入（1脚为第40节电池正）；

J8为PM3B电池巡检电池电压输入，49-56节电池电压输入（1脚为第49节电池负）；

J9为PM3B电池巡检电池温度1，1—传感器正，2—信号，3—传感器负；

J10为PM3B电池巡检电池温度2，1—传感器正，2—信号，3—传感器负；

J11为RS485，1—485A，2—485B；

J12为电池电流监控，1—传感器正，2—传感器负，3—信号，4—电源地/信号地；

LED       指示灯是工作指示灯（闪烁工作正常）。

SW1表示地址选择如下：

00：电池巡检单元1；

01：电池巡检单元2；

10：电池巡检单元3；

11：电池巡检单元4。

PM3B电池巡检第16节电池接线时应将其正极分别与电池巡检J3端子最后一个接点及J4端子第一个接点相连，以保证PM3B电池巡检第17节电池的采样。同理，32节、48节电池接线方式也一样。

PM3B电池巡检电池连接可以在电池端接线处加装自恢复保险丝，防止接线短路造成危害。
