K1B07维修

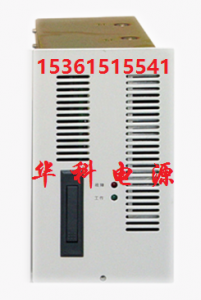

整流模块K1B07的原理如下:

K1B07三相交流输入首先经防雷处理和EMI滤波。该部分电路可以有效吸收雷击残压和电网尖峰,保证K1B07后级电路的安全。

K1B07 三相交流经整流和无源PFC后转换成高压直流电,经全桥PWM电路转换为高频交流,再经高频变压器隔离降压后高频整流输出。

K1B07控制部分负责PWM信号的产生及控制,保证输出稳定,同时对K1B07各部分进行保护,提供“四遥”接口。

K1B07采用无源PFC技术,功率因数达到0.9以上;采用高频软开关技术,使K1B07转换效率得到大大提高,最高可达94%。
