CHR-22010充电模块的端子接线图

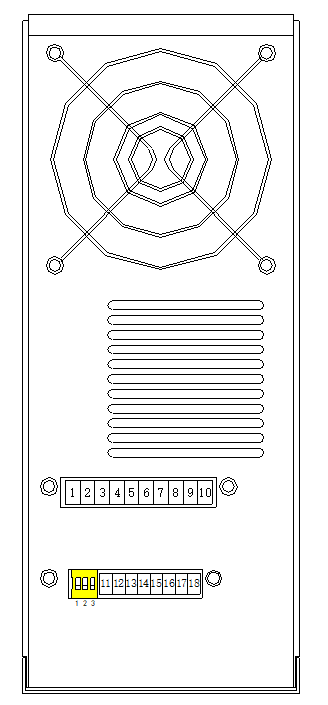

CHR-22010充电模块的端子接线图

1、2、3为CHR-22010充电模块的输出负;

4、5、6为CHR-22010充电模块的输出正;

7脚是CHR-22010的PE脚;

8、9、10为CHR-22010充电模块的三相交流输入端子;

11是CHR-22010充电模块的的充电限流正;

12是CHR-22010充电模块的充电限流负;

13是模块CHR-22010的均流正;

14是整流模块CHR-22010的均流负 ;

15表示CHR-22010的模块在线;

16是整流模块CHR-22010的485A;

17是模块CHR-22010的485B;

18是CHR-22010的空脚
